Комплексна автоматизація обліку нафтопродуктів під час зберігання та транспортування.
Впровадження систем комерційного обліку нафтопродуктів

Для організації Автоматизованої системи обліку палива при його прийомі, зберіганні та видачі на акцизних складах, а також для можливості передачі достовірних даних акцизних складів до органів ДФС України пропонуємо впровадження автоматизованої системи обліку в резервуарних парках та при відпуску нафтопродуктів у пересувні цистерни, автомобільний та залізничний транспорт .

Для обліку нафтопродуктів при прийомі в резервуари, а також при зберіганні у горизонтальних та вертикальних резервуарах на акцизних складах пропонується така система: на резервуарах РВС та РГС встановлюються датчики/зонди, які вимірюють рівень, щільність та температуру. Прилади відповідають усім нормативним вимогам, внесеним до Державного Реєстру ЗВТ згідно з ДСТУ OIML R85-1 & 2: 2014 «Автоматичні рівніметричні прилади для вимірювання рівня рідин у стаціонарних резервуарах. Частина 1. Метрологічні та технічні вимоги. Частина 2. Метрологічний контроль та випробування (OIML R85-1, edition 2008, IDT)» та можуть використовуватись у системах комерційного обліку нафтопродуктів на акцизних складах України. Датчики встановлюються на люках резервуарів, підключаються кабелями, які прокладаються по резервуарам у металевих трубах, лотках та металевих рукавах. Від резервуарного парку до операторної прокладаються кабельні лінії (у металорукаві, лотках, повітряними лініями чи підземно у гофротрубі). В операторній установлюється шафа управління з блоками управління, керуючою консоллю або контролером, що підключається до персонального комп'ютера ПЕОМ зі спеціалізованим сертифікованим програмним забезпеченням - "АРМ оператора" (ПО "СКАНР"). Параметри палива в кожному з резервуарів відстежуються як у статичному, так і динамічному режимах на моніторі в операторній або на іншому комп'ютері через Інтернет. Сигнали системи можуть бути використані для Системи раннього виявлення та оповіщення. Система вимірювання рівня зливу, температури та щільності нафтопродуктів дозволяє вимірювати рівень нафтопродукту та підтоварної води в резервуарах з точністю до ±1,0…2,0 мм, температуру з точністю ±0,5°С, щільність з точністю ±0,5…1,0 кг /м3, визначення маси, об'єму пального в резервуарі та об'єму, наведеного до температури 15° з похибкою виміру не більше ± 0,25%. Система дає змогу відстежувати параметри нафтопродукту в резервуарі в реальному часі. Ведення та збереження безперервного архіву даних дає можливість переглянути стан рівня та властивостей нафтопродукту у будь-яку хвилину будь-якого дня будь-якого року. Дозволяє вести моніторинг цілісності резервуара (сигналізація витоків), захисту від переливу, а також унеможливлює несанкціонований відбір нафтопродуктів. Система дозволяє мінімізувати втрати від випаровування (для вимірів не потрібно відкривати вимірювальні люки),

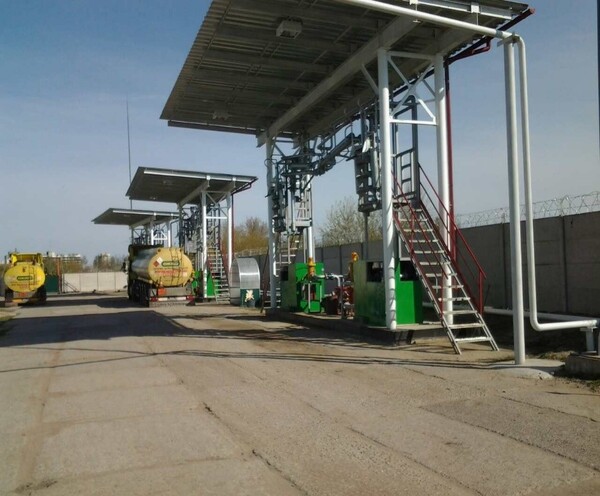

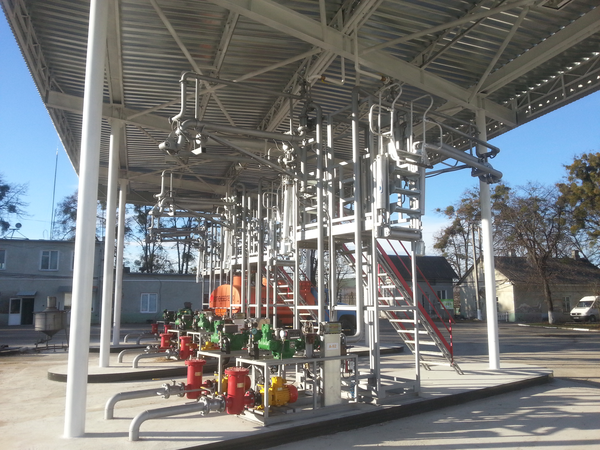

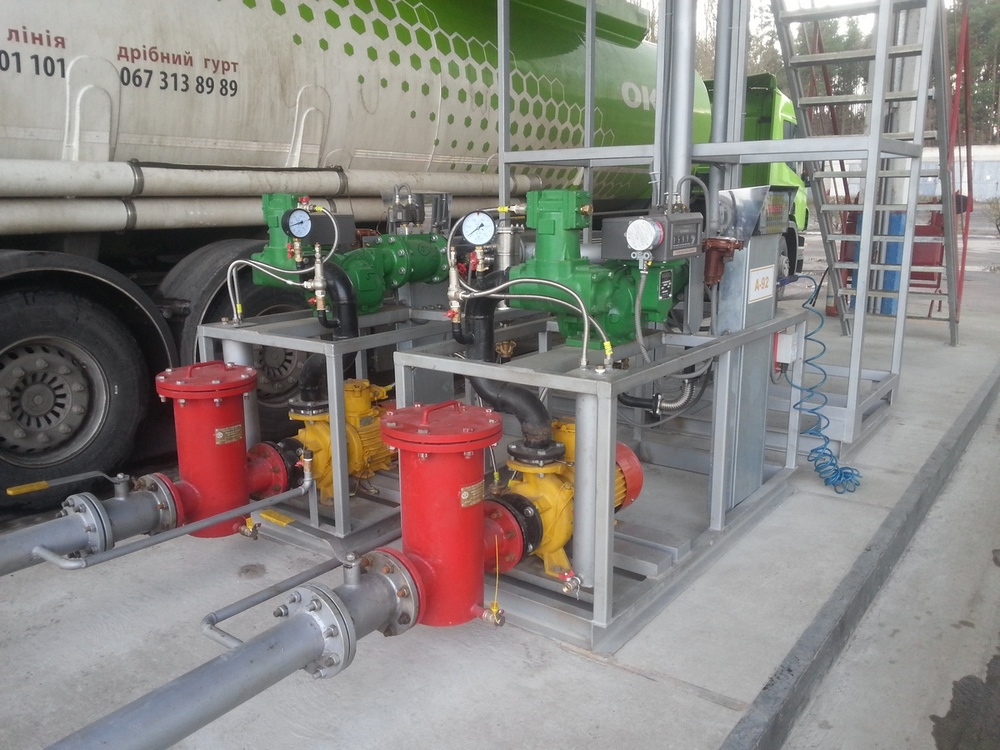

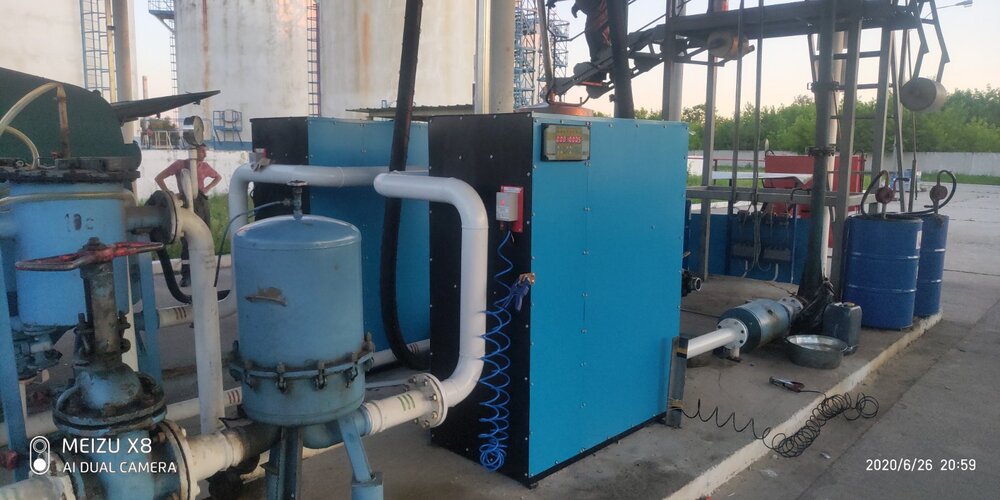

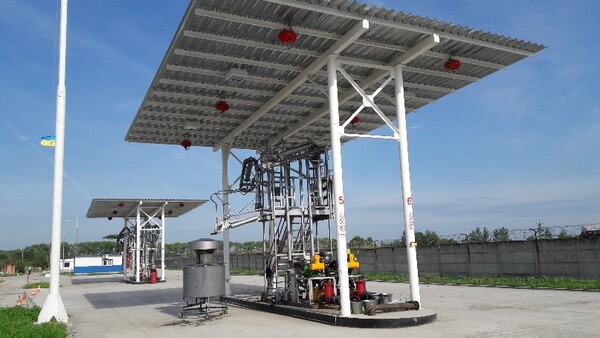

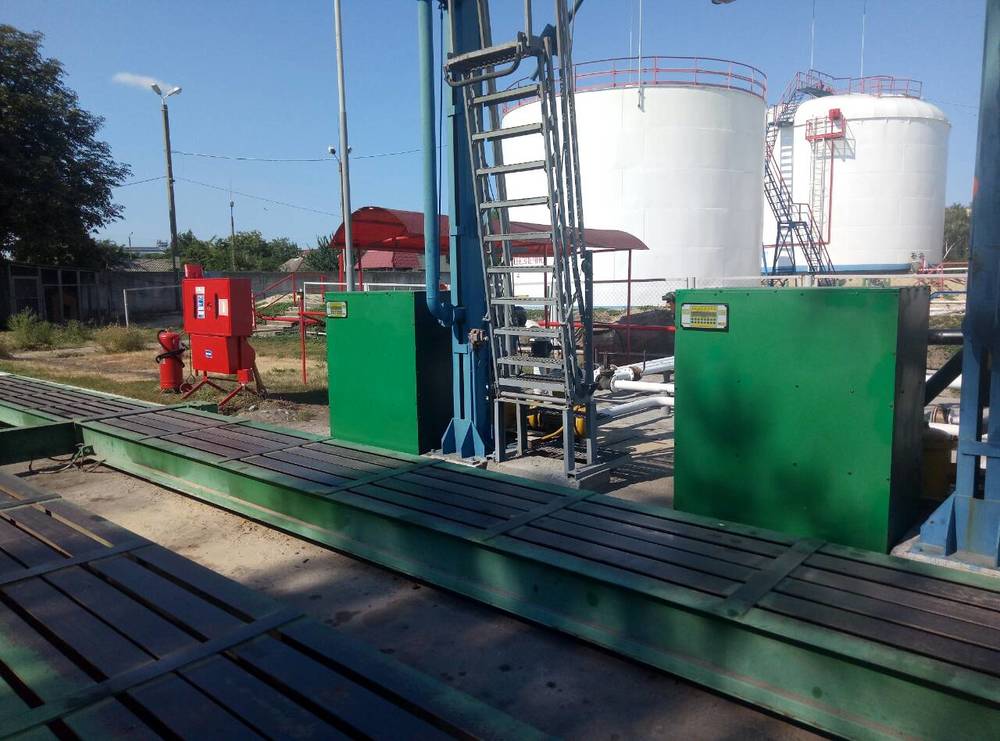

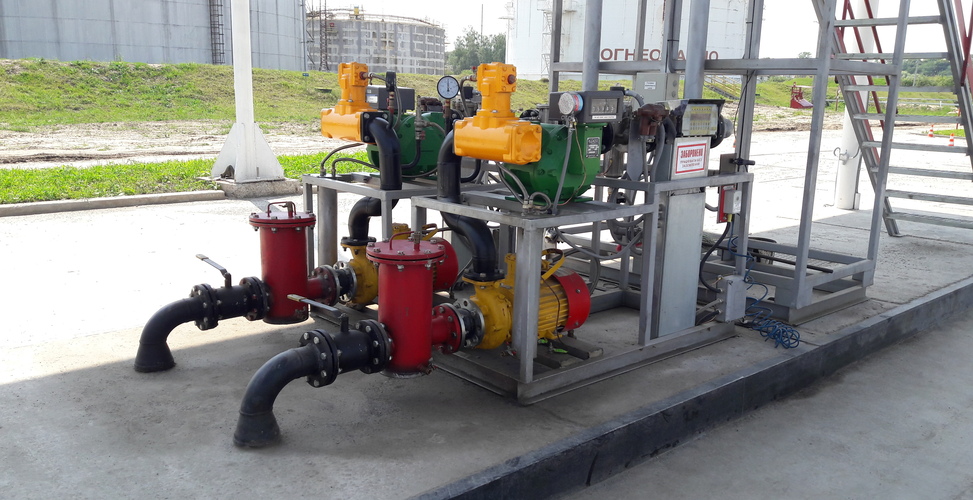

Для обліку палива наливні майданчики, що відпускається в автоцистерни, комплектуються наливними вимірювальними модулями різних продуктивностей. Модулі в залежності від продуктивності складаються з наступних основних елементів:

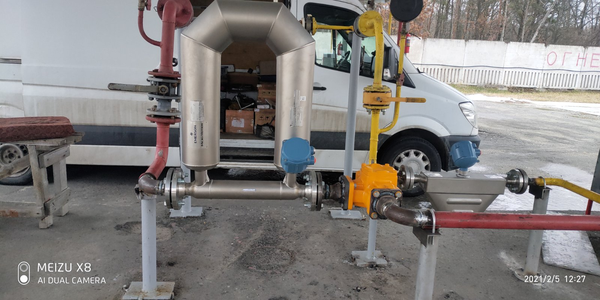

• вимірювального пристрою/вузла, з похибкою вимірювання об'єму не більш ніж ±0,25%;
• табло для відображення параметрів;
• керуючого електромагнітного клапана;
• запірної та запобіжної арматури;
• кнопки «Пуск-Стоп, - сполучних трубопроводів, рами, корпуси.

В операторній установлюється шафа управління, що підключається до ПЕОМ зі спеціальним програмним забезпеченням - «АРМ оператора» (ПО «СКАНР»). Для зв'язку електрообладнання вимірювальних модулів з шафою живлення та керування проводиться прокладання кабельних ліній. Завдяки спеціальному програмному забезпеченню доза визначається на комп'ютері в операторній. Для точності відпущеної дози та для відсутності гідроударів початок та кінець наливу уповільнені за продуктивністю.

Запропонована система відповідає вимогам:

• ст. 230 Податкового кодексу України (Закон № 909-VIII від 24.12.2015 р.), про створення акцизних складів;
• «Інструкції про порядок приймання, транспортування, зберігання, відпустки та обліку нафти та нафтопродуктів на підприємствах та в організаціях України» (№ 281/171/578/155 від 20.05.2008 р.. (Зареєстровано у Мін'юсті за № 805/15496 від 02.09) .2008 р.).

Відповідно до вимог п.5, п.6, п.7 Постанови КМУ № 891 від 22.11.2017 р. Система дозволяє формувати бази даних для подальшого відправлення реєстру зведених за добу підсумкових облікових даних за добовим обсягом обороту та залишків палива за кожним кодом товарної підкатегорії згідно з УКТЗЕД акцизного складу в одиницях об'єму (літрах), наведених до температури 15 °С.

Рівніміри та витратоміри, що входять до системи, внесені до Державного Реєстру засобів вимірювань відповідно до вимог Технічних регламентів, затверджених Постановами КМУ №94 від 23.01.2016 р. та №163 від 24.02.2016 р.
